產品詳情

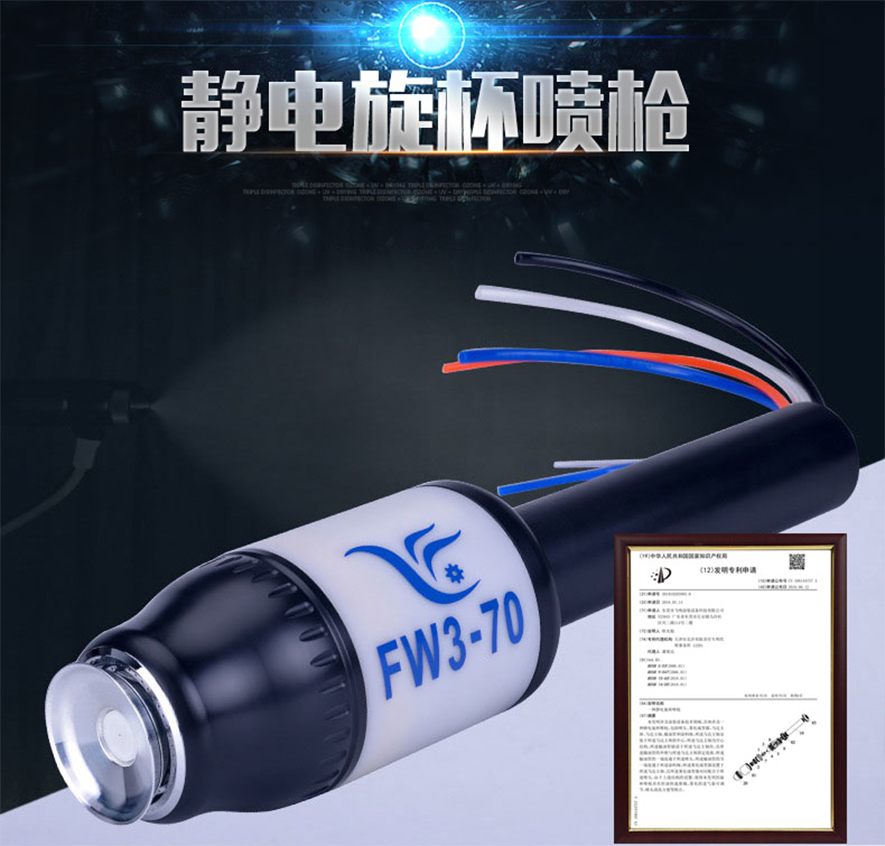

靜電旋杯噴槍整體構造專利號：ZL201820372694.5
旋杯噴槍外觀專利號：201830124886.X
雙碟旋杯噴頭專利號：ZL201820341594.6
雙霧化成型器專利號：ZL201820341608.4
涂料閥與馬達連接專利號：ZL201820341591.2
雙密封涂料閥專利號：201820473443.6
靜電旋杯噴槍屬性
- 產品名稱：靜電旋杯噴槍
- 噴涂距離：150-300（mm)
- 產品類型：自動噴槍
- 涂料供給方法：齒輪泵供給

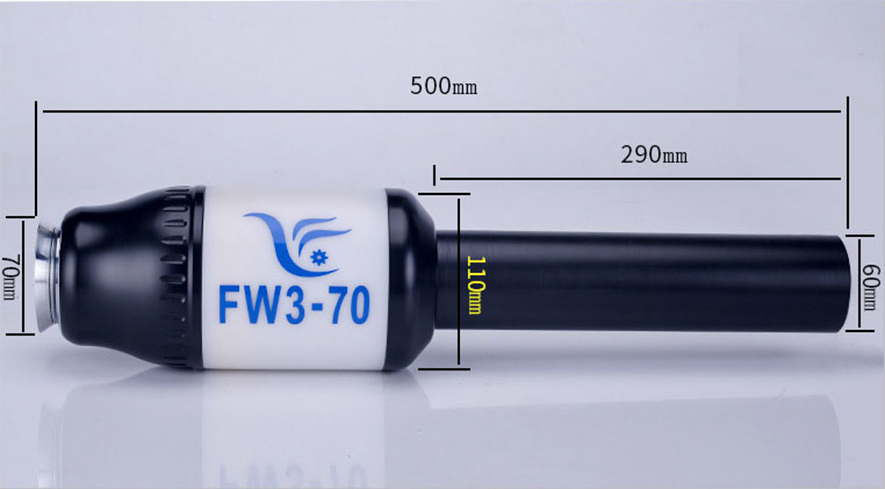

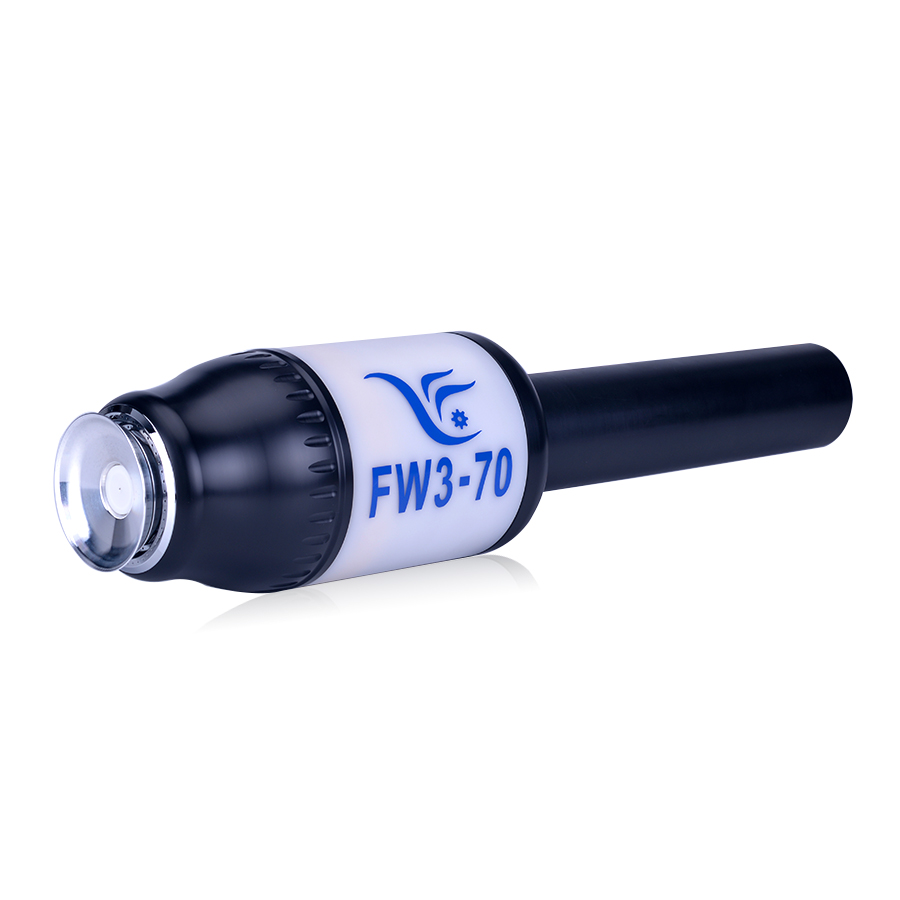

- 產品型號：FW3-70
- 噴嘴口徑：70MM
- 產品材質：復合
- 適用范圍：汽車/鋁型材/各類五金/家具涂料噴涂

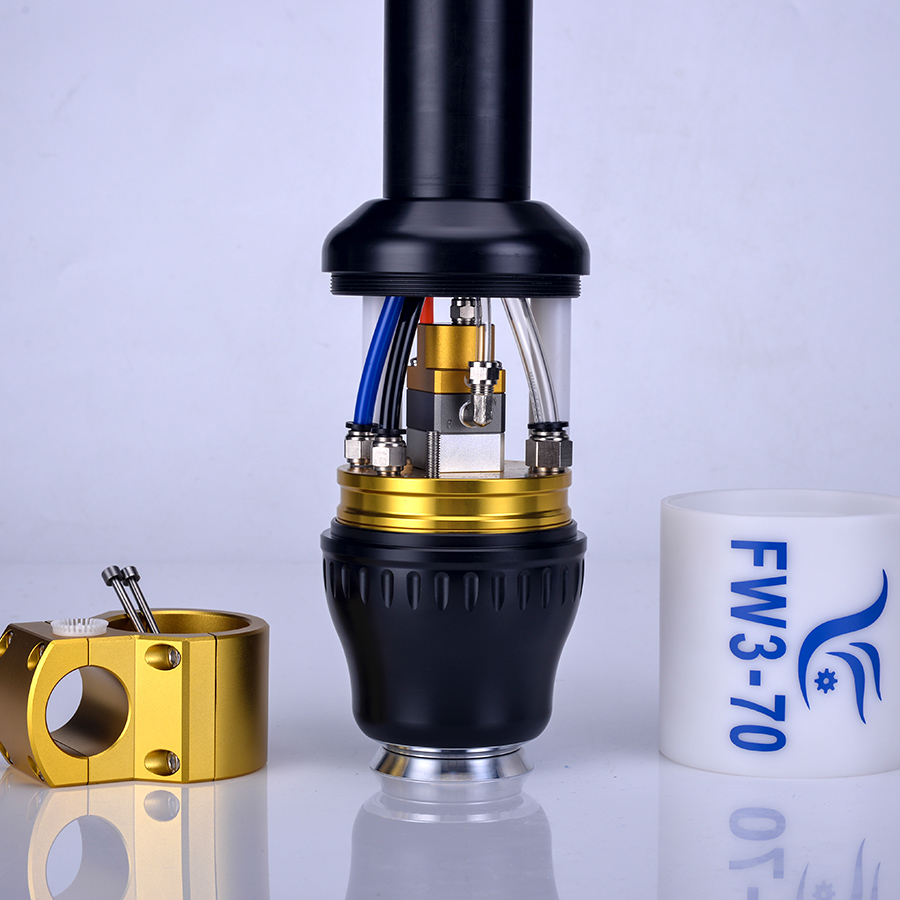

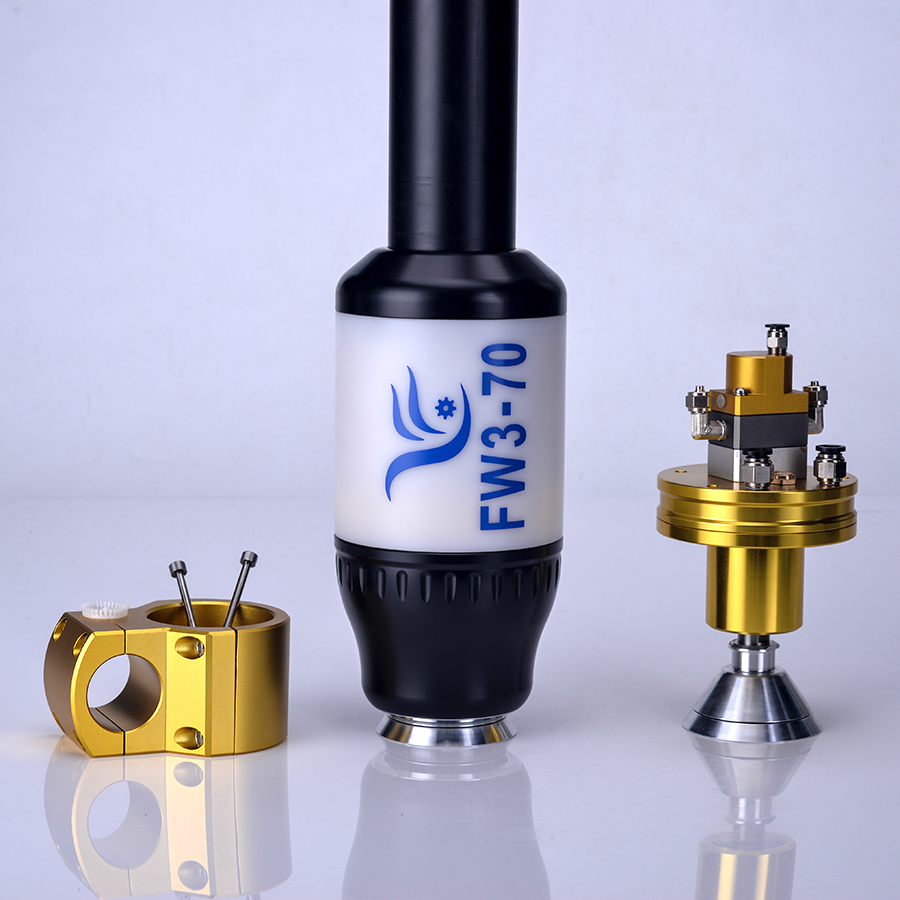

靜電旋杯噴槍展示

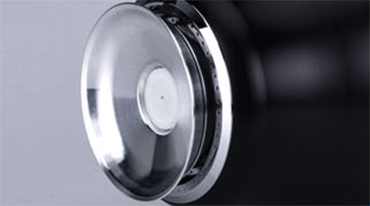

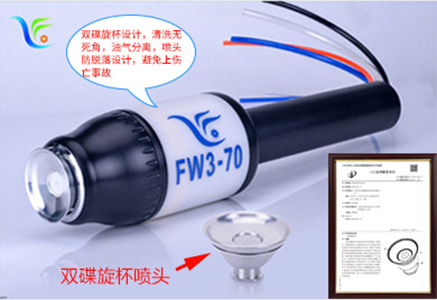

- 雙碟旋杯噴頭專利號：ZL201820341594.6
- 旋杯噴頭采用前后兩個碟杯組合
- 將涂料與氣體分流，使排出廢氣再次利用形成
接觸涂料的第1道霧化圍墻 - 并為雙霧化成型器的氣體導流做提前鋪墊

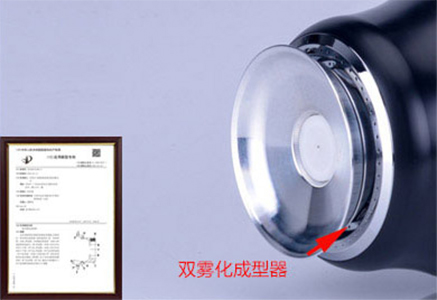

- 雙霧化成型器專利號：ZL201820341608.4

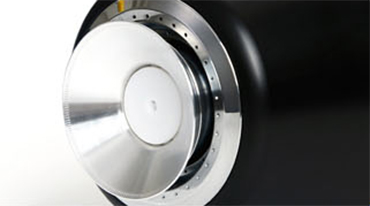

- 內外雙層環形吹氣孔設計，形成第2道與第3道
氣體圍墻，并結合噴頭的第1道氣體圍墻 - 將涂料以龍轉風的行態輸送至被噴涂工件，避免
涂料側漏導致浪費。
- 涂料閥與馬達連接專利號：ZL201820341519.2
- 無縫連接設計，將涂料開關與噴杯的距離縮減
至最短 - 優點：開關涂料靈敏，浪費少，清洗快
- 防止靜電旋杯噴槍在往復噴涂時因重力慣性而
甩油

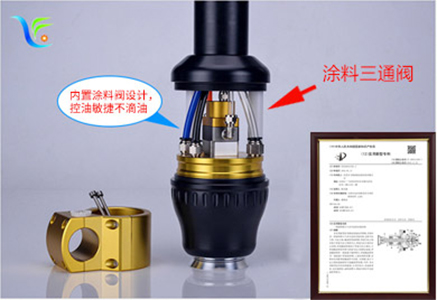

- 雙密封涂料閥專利號：ZL201820473443.6
- 涂料三通閥內部氣缸采用雙重密封圈結構設計
避免酸性液體進入氣缸 - 保護主要橡膠氣封圈，同時使氣封圈的使用壽
命延長3倍以上
- 高速旋轉馬達速度測試
- 1KG氣壓速度不低于35000轉/分鐘
- 2KG氣壓速度不低于50000轉/分鐘
- 3KG氣壓速度不低于60000轉/分鐘
- 低氣壓高霧化成型工藝的執著
- 經過856次成型氣孔排列調整，對噴涂霧化輸
送柔和度以及涂料顆粒細膩均勻度 - 噴弧直徑范圍的細節測試對比，并堅持不斷優
化
靜電旋杯噴槍特點
美國進口軸承，轉速達64000/分鐘噪音72-78dba。細孔螺旋吹氣成型，噴涂不反包不
打點產品合格率達99.99%。500臺以上現貨庫存，30分鐘發貨易
損件長期備存，實現1小時快修。 實力工廠，15項國家專利，8年質保
90天內無理由退換。需求氣壓小，噴涂不反彈，霧化均
勻細膩可達5mil，油漆利用率可達
85%左右雙碟噴杯、流道離心力學無障礙設
計清洗無死角、內置涂料三通閥，
控油快速、不滴油。
靜電旋杯噴槍設計原理
結合懸浮與軸承旋杯的優缺點，剖析氣懸浮杯因快速產生霧化細膩的優點，保留軸承旋杯耐用穩定的原則， 以加大摩擦系數來抗衡氣懸浮杯的接觸次數=相同細膩的油漆微粒，保證了油漆高傳遞率，以達到產品涂層 均勻，表面光澤，靜電吸附強的噴涂效果.靜電旋杯噴槍優點剖析
- 以加大摩擦系數
來平衡氣浮旋杯的高轉速=相同細膩的油漆微粒 - 3年軸承免維護
PK氣浮旋杯每6個月更換
石墨軸承=維護低成本 - 耐用穩定低成本相比
氣浮旋杯昂貴
噱頭=同等噴涂霧化效果 - 專注靜電旋杯
噴槍研發與制造

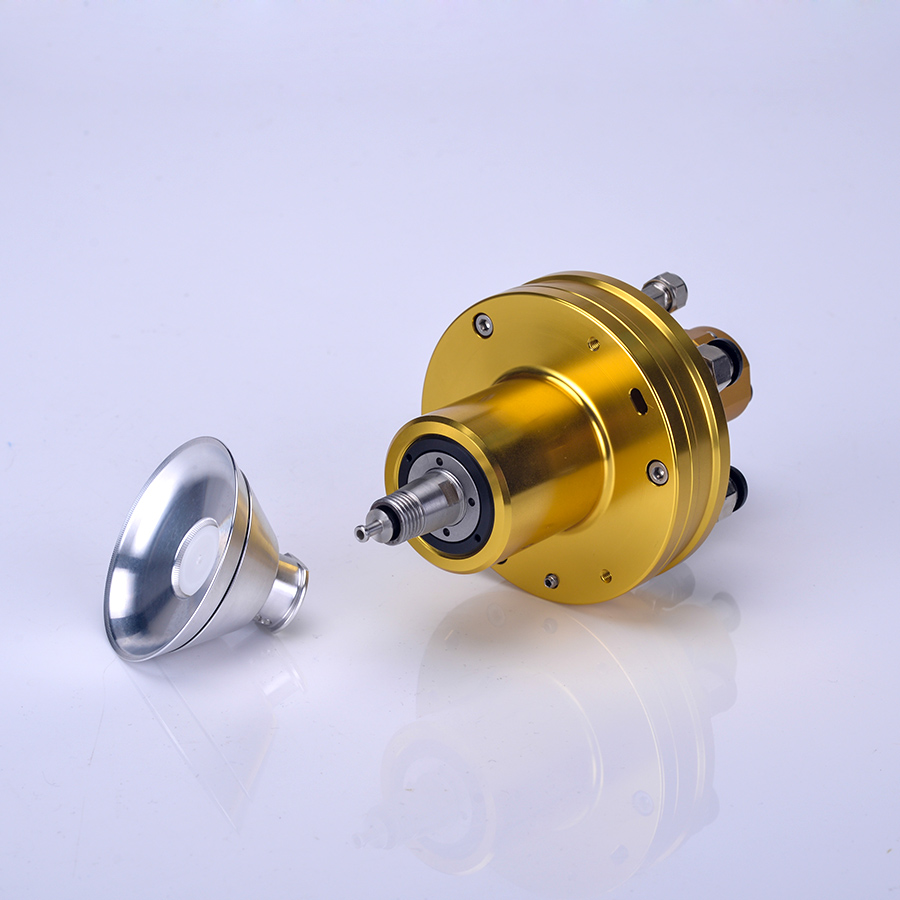

靜電旋杯噴槍安裝步驟
安裝第一步：用手慢速轉動軸芯，將定位銷插入孔內底部
安裝第二步：將杯頭的安全防脫扁位正對馬達扁位向內進入
安裝第三步：左手輕壓定位銷，右手朝順時針向螺牙輕微鎖緊
安裝第四步：將定位銷向外拔出
安裝第五步：將黑色外罩順時針方向輕微鎖緊安裝完成
82個行業，3219+噴涂案例，總有一例適合您82 industries, 3219+ spray cases, there is always one case for you

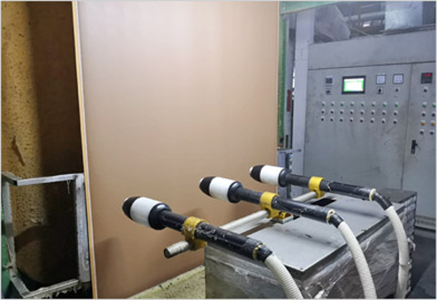

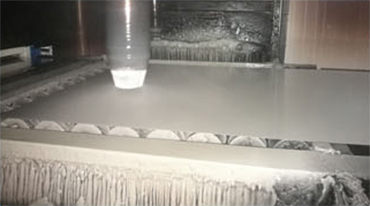

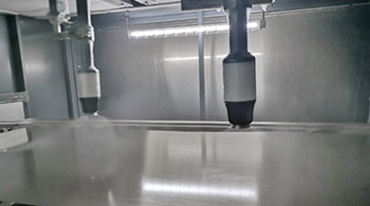

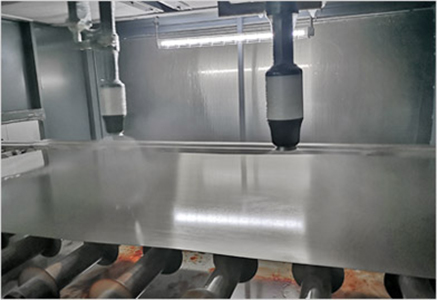

板材噴涂案例一

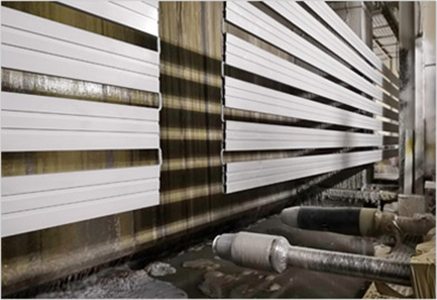

鋁型材噴涂案例二

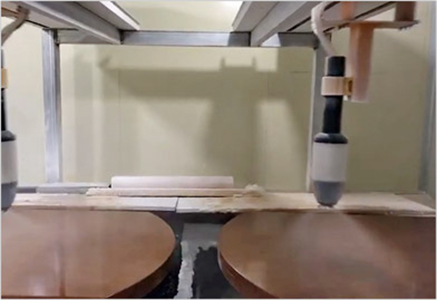

家具木制品噴涂案例三
皮革噴涂案例四

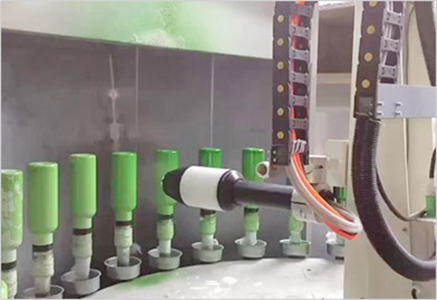

玻璃酒瓶噴涂案例五
保溫杯噴涂案例六

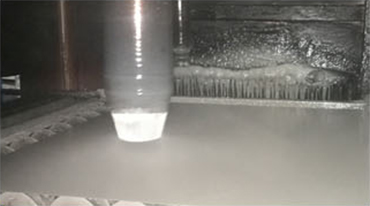

霧化成型輪廓細膩無裙邊- 飛吻產品市面三流產品
- PK
霧化成型輪廓一般
噴涂霧化細膩度可達5mil

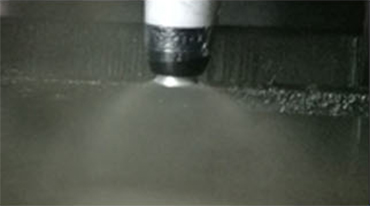

不打點，不反包- 飛吻產品市面三流產品
- PK
油漆反包嚴重
較難清潔，噴房空氣

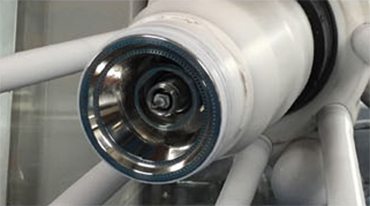

好品質，注重每一個細節- 飛吻產品美國品牌旋杯
- PK
行業統一標準

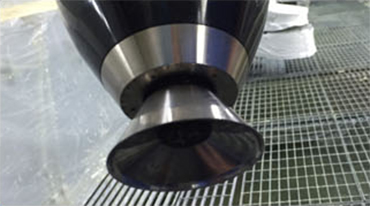

工藝挑剔，檢驗嚴苛- 飛吻產品德國品牌旋杯
- PK
行業公認產品
靜電噴槍廠家實力
公司產品定位：只做別人不會做的，只做別人做不好的，只為有品質追求的客戶服務。
靜電旋杯噴槍加工設備
好設備好工藝才能做出好產品
擁有20余臺德國德瑪吉數控車床、韓國現代精控車床及其他精密生產設備
專業的工程師及技術員等團隊20余人
